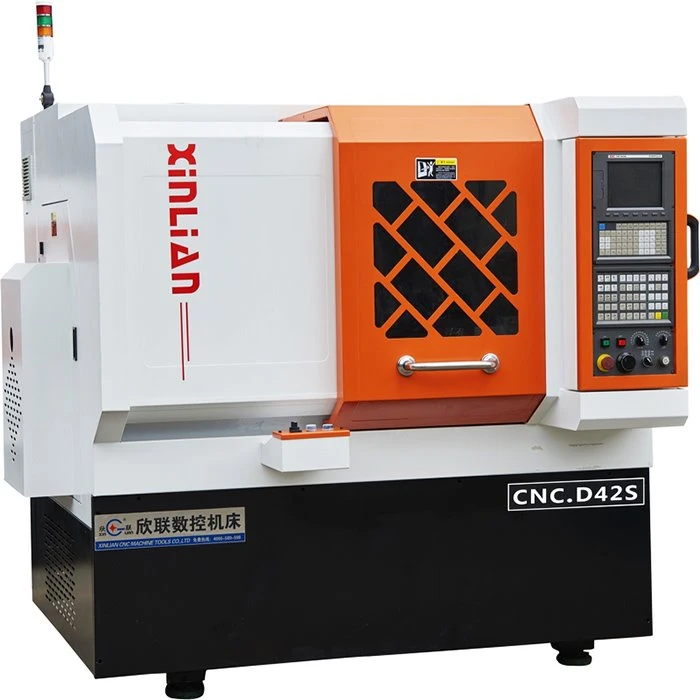

Какво представлява CNC мелница струг?
Струг за фреза с ЦПУ, известен още като център за фреза или многозадачна машина, е вид машина с компютърно цифрово управление (CNC), която съчетава възможностите както на CNC фреза, така и на CNC струг в едно устройство. Този универсален машинен инструмент е в състояние да извършва различни операции по обработка, включително фрезоване, пробиване, струговане и други процеси, всичко това в една настройка.
Спецификации
|
CNC-D42S Технически спецификации |
|||
|
Проект |
Име |
Спецификация |
Единици |
|
Пътуване |
ос X |
1000 |
мм |
|
Z ос |
450 |
мм |
|
|
Таблица |
Размер (дължина × ширина) |
680×200 |
мм |
|
T слот (брой × ширина × разстояние) |
3×20×45 |
мм |
|
|
Спецификация на дръжката на инструмента |
20×20 |
мм |
|
|
Вретено |
Конусен отвор на шпиндела |
40 |
Степен |
|
Режим на затягане |
Хидравлично/Ръчно |
||
|
Режим на шофиране |
Ремъчно задвижване |
||
|
Скорост на шпиндела |
50-3000 |
об/мин |
|
|
Мотор |
Шпинделен двигател |
5.5 |
кВт |
|
X двигател на шпиндела |
4 |
N·m |
|
|
Z двигател на шпиндела |
6 |
N·m |
|
|
Храна |
Бърз ход по оста X |
18000 |
мм/мин |
|
Бърз ход по ос Z |
20000 |
мм/мин |
|
|
точност |
Точност на позициониране |
±0.005 |
мм |
|
Повторяемост точност |
±0.003 |
мм |
|
|
други |
Тегло на машината (около) |
2100 |
килограма |
|
Габаритни размери (Д × Ш × В) |
1820×1650×1690 |
мм |
|
|
Капацитет на мощността |
5 |
кВт |
|
профил на компанията
Вашият първокласен производител на стругови фрези с ЦПУ!
Zhejiang Hao Feng CNC Technology Co., Ltd. е висококачествен производител с 30 години производствен опит. Компанията произвежда основно: серия от CNC металорежещи машини, наклонени линейни релсови CNC машини, стругови и фрезови комбинирани машини, CNC специални машини и др. Като една от най-ранните компании за производство на металорежещи машини, компанията има собствена инспекция за качество работилница и последователно прилага разпоредбите на системата за управление на качеството ISO9001. Той е силно предпочитан от клиентите на задграничните пазари.
защо да изберете нас
Високо качество
Изработен от висококачествен твърд чугун и закален, за да се елиминира остатъчното напрежение и да се гарантира стабилността и здравината на материала.
Решение на едно гише
Компанията интегрира научноизследователска и развойна дейност, производство и продажби, за да реши вместо вас всички проблеми, свързани с продукта.
24-часова онлайн услуга
Имаме професионални мениджъри по продажбите, които ви предоставят онлайн обслужване 24 часа в денонощието.
Контрол на качеството
В строго съответствие с международните стандарти, всеки процес се проверява по време на производствения процес, за да се гарантира съответствие със стандартите.
Характеристики на CNC фреза за струг
Характеристиките на CNC струг фреза включват комбинация от възможности както на CNC фрезови машини, така и на CNC стругови машини. Ето основните характеристики на стругово-фрезовия струг с ЦПУ:
Многоосова обработка
CNC стругово-фрезов струг е способен да извършва операции по обработка на множество оси, обикновено включително X, Y, Z за фрезоване и C, а понякога и B за струговане. Това позволява сложни и сложни геометрии на детайли да бъдат обработвани в една настройка.
Едновременна обработка
CNC стругово-фрезовият струг може да извършва операции по фрезоване и струговане едновременно, което позволява ефективно производство на части с множество функции и тесни допуски.
Инструменти на живо
Много CNC стругово-фрезови стругове са оборудвани с активни инструменти, които позволяват на машината да извършва допълнителни операции като пробиване, нарязване на резби и фрезоване с помощта на въртящи се режещи инструменти, докато детайлът е неподвижен.
Интегрирана автоматизация
Някои стругово-фрезови стругове може да имат автоматизирани функции като автоматични устройства за смяна на инструменти, сондиране на части и подаващи устройства за рационализиране на производствения процес и намаляване на ръчната намеса.
Универсалност
CNC фрезово-стругови стругове са в състояние да обработват широка гама от материали, включително метали, пластмаси и композити, което ги прави подходящи за различни индустрии и приложения.
Намалено време за настройка
Чрез комбиниране на множество функции за обработка в една машина, стругово-фрезоващите стругове с ЦПУ спомагат за намаляване на времето за настройка, минимизиране на обработката на материали и увеличаване на общата производителност.
Подобрена точност
Интегрирането на възможностите за фрезоване и струговане в една машина позволява подобрена точност на обработка и качество на частта, както и по-добра последователност в размерите на частта.
Възможност за сложна част
Стругът за фреза с ЦПУ е много подходящ за производство на сложни части със сложни характеристики, като контурни повърхности, отвори, резби и други предизвикателни геометрии.
Усъвършенствани системи за управление
Тези машини са оборудвани със сложни системи за управление с ЦПУ, които позволяват ефективно програмиране и наблюдение на операциите по обработка.
Предимства на стругова фреза с ЦПУ
Има няколко предимства на стругово-фрезовия струг с ЦПУ, които го правят популярен избор за производство на сложни части. Ето някои от основните предимства:
1. Повишена ефективност:Комбинацията от възможности за фрезоване и струговане в една машина позволява ефективно производство на сложни части, без да се налага да премествате детайла между множество машини. Това намалява времето за настройка, минимизира обработката на материали и повишава общата производителност.
2. Подобрена точност:Интегрирането на възможностите за фрезоване и струговане в една машина позволява подобрена точност на обработка и качество на частта, както и по-добра последователност в размерите на частта. Това прави стругово-фрезовите стругове с ЦПУ идеални за производство на части с тесни допуски.
3. Намалени времена на цикъла:Чрез извършване на множество операции едновременно, CNC фрезово-стругови стругове могат значително да намалят времената на цикъла, което води до по-бързи производствени темпове и по-кратки срокове за изпълнение.
4.Гъвкавост:CNC фрезово-стругови стругове са в състояние да обработват широка гама от материали, включително метали, пластмаси и композити, което ги прави подходящи за различни индустрии и приложения.
5. Възможност за сложна част:Стругът за фреза с ЦПУ е много подходящ за производство на сложни части със сложни характеристики, като контурни повърхности, отвори, резби и други предизвикателни геометрии.
6. Рентабилност:Използването на една машина за множество операции намалява необходимостта от допълнително оборудване, инструментална екипировка и разходите за труд, което прави стругово-фрезовите стругове с ЦПУ рентабилно решение за производство на сложни части.
7. Автоматизация:Много CNC стругово-фрезови стругове са оборудвани с автоматизирани функции като автоматични устройства за смяна на инструменти, сондиране на части и подаващи устройства, които рационализират производствения процес и намаляват ръчната намеса.
8. Разширени системи за управление:CNC фрезостругови стругове са оборудвани със сложни CNC системи за управление, които позволяват ефективно програмиране и наблюдение на операциите по обработка, което води до повишена прецизност и ефективност.
Какви са компонентите на стругова фреза с ЦПУ?
Стругът с CNC фреза се състои от няколко компонента, които работят заедно, за да извършват операции по фрезоване и струговане. Ето основните компоненти на типичния струг с ЦПУ:
Легло:Леглото е основата на машината, осигуряваща твърда и стабилна платформа за всички останали компоненти. Обикновено се изработва от чугун или стомана, за да се осигури стабилност и минимизиране на вибрациите по време на обработка.
Главна опора:Главната опора съдържа главния шпиндел, който върти детайла по време на струговане. Той също така съдържа скоростната кутия и мотора, които задвижват шпиндела с различни скорости.
Задна част:Задната част е разположена срещу главата и осигурява опора за дълги детайли. Може да се мести покрай леглото, за да побере различни дължини на части и може да се заключи в позиция за стабилност.
Инструментална кула:Револвърът на инструмента съдържа режещите инструменти, използвани за фрезоване и струговане. Обикновено се монтира на въртящ се диск или линеен плъзгач и може автоматично да сменя инструментите, програмирани от CNC системата за управление.
Инструменти на живо:Някои CNC фрезови стругове са оборудвани с живи инструменти, които се състоят от допълнителни държачи за инструменти и двигатели, монтирани на револверната глава. Активните инструменти позволяват на машината да извършва фрезоване, пробиване и други операции, докато детайлът е неподвижен.
Шпинделни двигатели:Машината е оборудвана със шпинделни двигатели, които осигуряват мощност както за фрезоване, така и за струговане. Тези двигатели се управляват от CNC системата за постигане на желаната скорост и въртящ момент за всяка операция.
CNC система за управление:Системата за управление с ЦПУ е мозъкът на машината, отговорен за програмирането, наблюдението и контрола на всички аспекти на процеса на обработка. Той получава инструкции от оператора или предварително програмиран код и изпраща команди към двигателите, револвера на инструмента и други функции на машината.
Устройства за захващане:За закрепване на детайла по време на обработката се използват различни работни устройства. Те могат да включват патронници, цанги, приспособления и менгемета, в зависимост от вида и размера на детайла.
Охлаждаща система:Охлаждаща система се използва за смазване и охлаждане на режещите инструменти по време на обработка, като намалява топлината и удължава живота на инструмента. Той също така помага за отмиване на стружки и остатъци от зоната на рязане.
Приложение на CNC фреза за струг
CNC фрезово-стругови стругове имат широк спектър от приложения в различни индустрии. Ето някои общи приложения на стругово-фрезови стругове с ЦПУ:
1. Аерокосмическа индустрия
CNC стругово-фрезови стругове се използват широко в космическата индустрия за производство на сложни компоненти като турбинни лопатки, части на двигателя, компоненти на колесника и структурни елементи. Способността да се извършват операции както на струговане, така и на фрезоване в една машина е особено полезна за производството на сложни аерокосмически части.
2. Автомобилна индустрия
CNC стругово-фрезови стругове играят жизненоважна роля в производството на автомобилни компоненти, включително части на двигатели, трансмисионни компоненти, задвижващи валове, компоненти на спирачната система и части на окачването. Възможностите за многозадачност и високата прецизност на машините ги правят идеални за производство на критични автомобилни части с тесни толеранси.
3. Медицинска индустрия
CNC стругово-фрезови стругове се използват в областта на медицината за производство на различни медицински изделия и импланти. Те включват ортопедични импланти, протези, зъбни компоненти, хирургически инструменти и други прецизни медицински части. Способността на машините да произвеждат сложни геометрии и висококачествени покрития е от решаващо значение в медицинската индустрия.
4. Нефтена и газова промишленост
CNC стругово-фрезови стругове се използват в нефтения и газовия сектор за производство на компоненти като клапани, съединители, фланци и сондажно оборудване. Тези машини могат да обработват широка гама от материали, включително сплави и екзотични метали, което ги прави подходящи за взискателните изисквания на нефтената и газовата индустрия.
5. Електронна индустрия
CNC стругово-фрезови стругове се използват в електронната индустрия за производство на конектори, клеми, корпуси и други прецизни електронни компоненти. Тези машини позволяват на производителите да обработват ефективно сложни елементи, като резби и малки детайли, осигурявайки прецизното прилягане и функционалност на електронните части.
6. Общо инженерство
CNC фрезово-стругови стругове намират приложение в общото инженерство, където се използват за производство на различни компоненти, като валове, втулки, фитинги, зъбни колела и други части по поръчка. Гъвкавостта, точността и ефективността на машините ги правят ценни активи в общите инженерни работилници.
7. Отбранителна промишленост
Стругово-фрезови стругове с ЦПУ се използват от отбранителни изпълнители за производство на военни компоненти, включително оръжейни системи, гилзи за боеприпаси, компоненти за ракети и отбранително оборудване. Способността на машините да обработват материали с висока якост и да произвеждат сложни форми е жизненоважна в отбранителната индустрия.
Нашето оборудване
ЧЗВ
Въпрос: Какво представлява струг с ЦПУ?
A: CNC стругово-фрезов струг е машинен инструмент, който съчетава възможностите на CNC фреза и CNC струг, което му позволява да извършва както операции по струговане, така и фрезоване на детайла.
В: Какви са предимствата от използването на струг с ЦПУ?
О: Предимствата включват намалено време за настройка, повишена производителност, подобрена точност, подобрена гъвкавост и възможност за производство на сложни части в една настройка.
В: Какви видове материали могат да се обработват на струг с фреза с ЦПУ?
A: CNC фрезово-стругови стругове могат да обработват широка гама от материали, включително метали като стомана, алуминий, месинг, титан и сплави, както и пластмаси и композити.
Въпрос: Каква е разликата между струг с ЦПУ фреза и традиционен струг?
О: Стругът с CNC фреза предлага по-голяма гъвкавост и автоматизация в сравнение с традиционния струг. Той може да извършва фрезоване, пробиване и други операции в допълнение към струговането и се управлява от технология за компютърно цифрово управление (CNC).
Въпрос: Може ли струг с ЦПУ да обработва както малки, така и големи детайли?
О: Да, CNC стругово-фрезови стругове се предлагат в различни размери и могат да поемат както малки, така и големи детайли, в зависимост от конкретния модел на машината.
Q:
A: Как работи смяната на инструмента на струг с фреза с ЦПУ? 7. Струг с фреза с ЦПУ обикновено има револверна глава за инструменти, която побира множество инструменти. Промяната на инструментите е автоматизирана и контролирана от CNC системата, което позволява ефективно и бързо превключване на инструментите по време на операции.
В: Какво е инструментална екипировка в реално време на струг с фреза с ЦПУ?
A: Инструментална екипировка в реално време се отнася до способността на CNC стругово-фрезов струг да има въртящи се режещи инструменти, монтирани на револверната глава. Това позволява едновременни операции по фрезоване и струговане, разширявайки възможностите на машината.
Въпрос: Може ли струг с ЦПУ да извършва 5-осова обработка?
О: Да, някои усъвършенствани CNC фрезово-стругови стругове имат 5-възможност за ос, което им позволява да извършват сложни операции по обработка от различни ъгли.
Въпрос: Колко точни са стругово-фрезовите стругове с ЦПУ?
A: CNC стругово-фрезови стругове могат да постигнат високи нива на точност, обикновено в рамките на няколко хилядни от инча или дори по-строги, в зависимост от възможностите на машината и настройката.
Въпрос: Какъв език за програмиране се използва за стругово-фрезови стругове с ЦПУ?
A: CNC фрезово-стругови стругове обикновено се програмират с помощта на G-код, който е стандартизиран език за програмиране за CNC машини.
Въпрос: Може ли струг с ЦПУ да произвежда резби?
О: Да, CNC стругово-фрезови стругове могат да произвеждат резби чрез използване на специализирани инструменти за резба или чрез фрезоване на резби.
В: Какви са някои съображения за безопасност при работа с струг с ЦПУ?
О: Съображенията за безопасност включват носене на подходящи лични предпазни средства, осигуряване на подходяща защита на машината, следване на безопасни работни процедури и осъзнаване на потенциалните опасности, свързани с въртящи се части, режещи инструменти и охлаждащи системи.
Въпрос: Може ли струг с ЦПУ да бъде автоматизиран с роботизирана система?
О: Да, CNC фрезово-стругови стругове могат да бъдат интегрирани с роботизирани системи за автоматизация, което позволява безпилотна работа и повишена производствена ефективност.
Въпрос: Как се гарантира качеството на машинно обработените части на струг с фреза с ЦПУ?
A: Осигуряването на качеството на CNC стругово-фрезов струг включва редовна проверка и калибриране на машината, използване на точни измервателни инструменти, провеждане на инспекции в процеса и спазване на процесите за контрол на качеството.
В: Може ли струг с ЦПУ да се използва за създаване на прототипи?
О: Да, CNC фрезово-стругови стругове обикновено се използват за създаване на прототипи, тъй като те предлагат гъвкавостта за бързо итериране на дизайни и производство на функционални прототипи с прецизност.
В: Каква поддръжка се изисква за струг с фреза с ЦПУ?
О: Задачите по редовната поддръжка включват смазване, почистване, проверка и подмяна на износени части, калибриране на машината и поддържане на режещите инструменти в добро състояние.
В: Може ли струг с ЦПУ да се използва за партидно производство?
О: Да, стругово-фрезовите стругове с ЦПУ са подходящи за серийно производство, тъй като могат ефективно да обработват множество части в една настройка, намалявайки времето за настройка и увеличавайки производителността.
Въпрос: Може ли струг с ЦПУ да бъде свързан към компютърна мрежа?
О: Да, много съвременни стругово-фрезови стругове с ЦПУ могат да бъдат свързани към компютърна мрежа, което позволява трансфер на данни, актуализации на програми и дистанционно наблюдение и управление.
